Балансировка карданных валов

Что даёт балансировка карданного вала

Карданный вал крутится с частотой в тысячи оборотов в минуту. Стоит массе распределиться неравномерно — и деталь начинает бить. На скорости биение отдаётся в пол и кузов дрожью и гулом, а ударная нагрузка ложится на крестовины, подвесной подшипник и шлицевое соединение.

Балансировка снимает перекос масс. Вал раскручивают на стенде, прибор показывает, где тяжелее и под каким углом, после коррекции деталь вращается ровно. Стенд для такой работы есть не в каждой мастерской. У нас он стоит в собственном цехе, рядом с токарным и сварочным участками.

Почему после ремонта балансировка обязательна

Нарушить развесовку можно прямо при сборке: хватит по неосторожности повернуть вал на 180°. Поэтому при разборке мастер бьёт метки — на трубе, скользящих вилках и шлицевых втулках — и собирает узел строго по ним.

Метки не отменяют стенд. Новая крестовина, другой подвесной подшипник, свежее шлицевое соединение, вваренная вилка — каждая деталь весит немного иначе, чем прежняя. Отдельный случай — укорачивание карданного вала под переделанную технику: длина изменилась, значит, изменилась и развесовка. Поэтому ремонт карданных валов мы не закрываем без стенда — после любых работ с деталью.

Углы карданной передачи

У карданной передачи есть предел по углам передачи крутящего момента: оптимальными считаются углы до 20°. Вышли за него после лифта подвески или замены рессор — вибрация вернётся даже на свежеотбалансированной детали. Такие случаи разбираем при приёмке. Смотрим и сам узел, и то, как он стоит на машине.

Что смотрим до стенда

Балансировка не заменяет ремонт: перекос масс она уберёт, а разбитую деталь — нет. Поэтому до стенда идёт осмотр: люфт в крестовинах, состояние подвесного подшипника, износ шлицов, биение трубы. Разбитая крестовина даёт вибрацию сама по себе, и стенд её не уберёт — сколько ни снимай грузов. Гнутую трубу правим, изношенные детали меняем, посадочные места под подшипники крестовин восстанавливаем на токарном участке. И только потом деталь встаёт на опоры стенда.

Двухопорные карданные валы

Двухопорный вал — короткий, с крестовиной на каждом конце и без промежуточной опоры. Такие стоят на легковых полноприводных машинах, кроссоверах и микроавтобусах. Балансируем в сборе, вместе со скользящей вилкой: разобранный узел верной картины на стенде не даст.

Трёхопорные карданные валы

Трёхопорный вал разрезной: две части соединены промежуточной опорой с подвесным подшипником. Изношенный подвесной подшипник и сам по себе даёт гул с биением, поэтому сначала меняем его вместе с крестовинами, а на стенд деталь идёт потом. Балансируем в сборе — обе половины и опору вместе, так же, как узел работает на машине.

Четырёхопорные карданные валы

Четырёхопорные валы — длинные, с двумя промежуточными опорами. Стоят на грузовиках, автобусах и спецтехнике. Чем длиннее деталь, тем заметнее отзывается дисбаланс: рычаг больше, нагрузка на опоры выше. Крестовин в такой передаче больше, и каждый шарнир добавляет к общему биению свою долю. Габариты уточняйте заранее: под стенд есть предел по длине и массе.

Роторы, шнеки и маховики

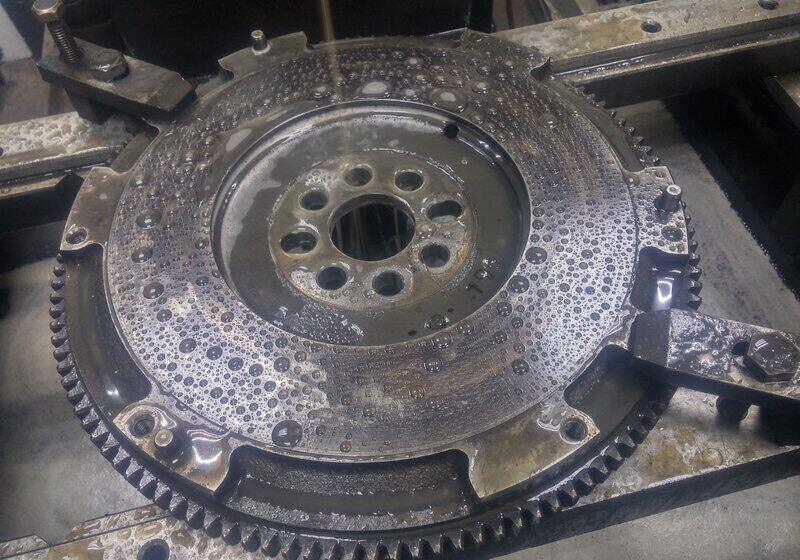

На стенде у нас оказываются не только карданы. Балансировка роторов промышленного оборудования идёт в том же цехе: электродвигатели, вентиляторы, насосы. Длинные шнеки транспортёров считают в двух плоскостях, коррекцию ведут с обоих концов. Маховики после проточки и перепрессовки венца берём тоже, в том числе двухмассовые.

Заводам и автопаркам так проще. Вибрацию разных узлов снимает один цех, а не три подрядчика в разных концах города. Работаем и с частниками, и с организациями: наличные, карта, безнал. Остальные работы с карданными валами собрали в отдельном разделе. Привезите вал или пришлите фото с габаритами. Ответим, что с ним нужно сделать, и посчитаем работу.
